电容型CT(电流互感器)电容量与tanδ(介质损耗因素)测量方法!
1、标准环境条件
1.1 相对湿度不大于60%;
1.2 试品温度为10℃~30℃。
2、电容型电流互感器试验方法
2.1 链型电流互感器
TPNYJ工频耐压试验装置试验电压施加在短接的一次绕组端子上,二次绕组短接且接到测量电桥,金属底座或箱壳接地。

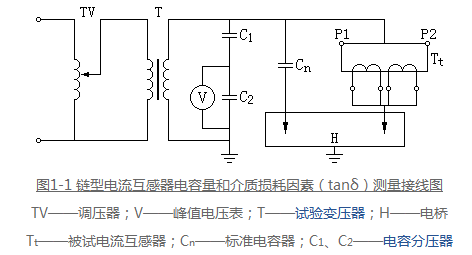

试验线路见图1-1。

2.2 电容型电流互感器
试验电压施加在短接的一次绕组端子上,二次绕组均短接且与金属底座或箱壳相连并接地。一次绕组电容屏的末(地)屏接电桥。

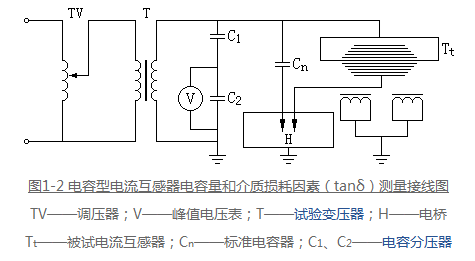

试验线路见图1-2。

信息整理:扬州拓普电气科技有限公司   信息来源:www.yztpdq.com
