拓普品牌多功能变比测试仪功能特点
1.全自动变比测量功能,无需设置任何参数即可自动完成三相变比和组别的测量,轻松操作,一按即可。
2.可自动测量三相、单相变压器变比,并可计算变比误差。
3.内置三相信号源,可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。
4.可测量变压器联结组标号和极性。并显示一次二次的接线向量图,直观明了,仪器自带自校功能,可根据自校结果判别测试线或仪器故障。
5.可自动跟踪变压器有载分接开关位置,并自动指示当前分接点。
6.可显示变压器一次二次的电压波形图及相位关系,可测量变压器一二次电压谐波谐波,方便分析变压器故障。
7.完善可靠的自动保护功能,确保各种异常情况下仪器完好无损。
8.体积小,重量轻,测量准确,速度快(约3秒测试完成)。
9.可存储或打印全部测量结果,仪器内置128M存储器(可扩展4G存储卡),可用优盘导出数据库,或上传到计算机。数据库支持excel电子表格打开方式,方便编辑打印或存档。
10.采用7寸真彩触摸屏操作,emwinGUI界面,支持汉字输入,操作简单方便。不掉电日历,时钟功能,可随时存储测试时间。
11.可支持蓝牙或串口打印机现场打印记录。(需定制)
拓普品牌多功能变比测试仪接线时注意事项
1.接地端子或电源线中的接地端应就近可靠接地。
2.请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、N接线端,低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c、n接线端,不要接错。
3.测试斯科特变压器时,高压侧同上,低压侧a、β、n对应变压器的a、b、c端子。
4.单相变压器,高压侧A、X对应仪器的A、C端子,低压侧a、x对应仪器的a、c端子。
5.对于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通联接组变压器的测量,不需要连接中性点N接线端。对于单相变压器的测量,使用高压侧黄、绿和低压侧黄、绿测试夹。
6.测试前请输入正确设置参数,组别标号和被测变压器必须一致,如不能确定,可选择未知由仪器自动分析测量。
7.若不输入额定变比,测试结果只显示被测变比值,不显示误差。
8.测试本仪器应用本仪器内置输出,外接标准分压器试,不应采用标准电压互感器测试(由于电压互感器非线性误差造成精度不能准确)。
9.当电池电量不足时会自动关机,充电时,将充电器连接220V电源插座即可,这时充电指示灯红灯亮起,表示正在充电,当充电指示灯变绿时,充电完成。
10.电池维护,电池属于消耗部件,使用寿命和使用环境与充放电次数有关,一般使用寿命2年左右,如果长时间不实用,要及时给电池补电(每两个月一次)

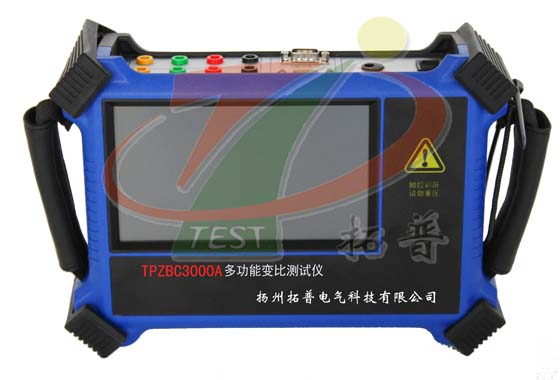

多功能变比测试仪
信息整理:多功能变比测试仪生产厂家扬州拓普电气科技有限公司
