拓普_TPYBC-A型_氧化锌避雷器直流参数测试仪_操作规范
TPYBC-A型氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷,根据《电力设备预防性试验规程》DL/T596-1996中14.2的规定,发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压(U1mA)和0.75 U1mA下泄漏电流的检测。
拓普电气根据实地测量需求对仪器进行了改进,将直流高压电源、测量和控制系统有机结合,缩小仪器体积,减轻重量。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。
产品技术参数介绍
1、测量范围:电压:0~30kV 电流:0~1000μA
2、分辨率:电流:0.5μA 电压:0.1 kV
3、内置电源充电时间:2-3小时
4、内置电源使用时间:≥4小时
5、环境温度:-10℃~50℃
6、相对湿度:25℃时≤85%
7、海拔高度:<1000M
8、电源电压:220V±10%
9、电源频率:50±1HZ
产品性能特点介绍
1、内部电源:可使用AC220V交流电,也可由内置充电电池供电使用。
2、使用方便:测量数据显示直观。
3、测量准确:全数字化处理,内建精密数学模型,测量精度高,测试结果重复性好。
4、携带方便:高度、体积、重量仅为同类产品的3 0 %~7 0 % , 携带方便。
产品面板功能介绍

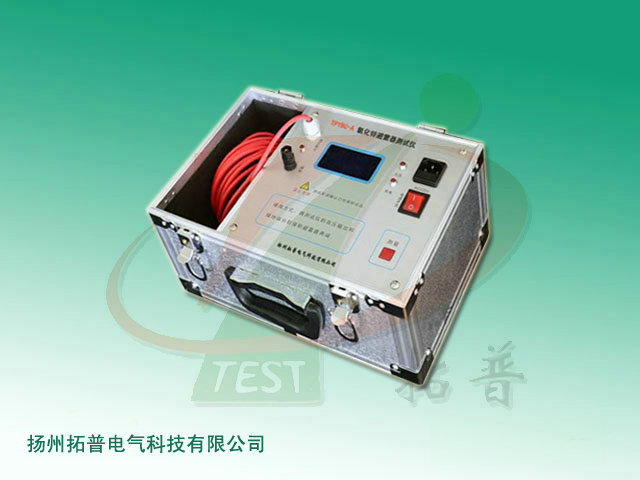

TPYBC-A型_氧化锌避雷器直流参数测试仪
1、液晶显示窗口
2、电池欠电压指示灯(内部电池电量不足时灯亮,对测试有影响,请及时充电。)
3、AC220电源插座(交流220V电源输入口及充电接口。)
4、充电指示灯(当电源插座接上电源时内部电池开始充电,此时充电指示灯点亮,当电池充足电后指示灯熄灭。)
5、电源开关(控制仪器的打开与关闭。)
6、操作键盘(设置测量参数和控制测量及打印。)
7、高压输出端(当开始测量时此输出端为直流高压0-30KV,请注意安全!)
8、高压输出指示灯(当有高压输出时灯亮,没有高压输出时灯灭。)
9、接地端(连接避雷器的另一端,用于测量避雷器的漏电流。)
产品操作规范
﹡测试前请务必接好试品再按“测试”键!!
1、接线:将避雷器放在绝缘性能良好的支架上,然后将测试仪的高压输出端接到避雷器的一端,接地端接到避雷器的另一端。
2、测量:合上电源开关,液晶模块显示开机欢迎画面。
直接按“测试”键进入测试(测试前请确认试品已接好线)。测试高压启动电压逐渐升起,电流也在不断变化。
当电流为1毫安时,仪器自动记录此时的电压值,高压开始慢慢下降,下降到0.75倍的电压,自动记录此时的电流值,测试结束。测试结果闪动三次后锁定。
3、报错:如果测试过程当中出现试品没有接好或者短路过载等原因,仪器会进入自动保护状态,停止测试并提示测试错误。
4、更换保险丝:在电源插座下方有一个保险丝盒,用平口起子将该保险丝盒往上拉即可更换保险丝。保险丝规格为2 A。
操作过程中注意事项
1、测试前请务必接好试品再按“测试”键!如果按下测试键后提示测试错误,表明MOA的内部有接触不良的缺陷,或者是外部接线不牢,检查外部接线是否有问题,或者更换试品后进行下一次检测;
2、测试前请确定内部电池电量充足,如果欠压灯亮请及时充电,长时间处于欠压状态会严重损伤充电电池;
3、测量过程中高压指示灯亮表明有高压输出,不能靠近高压线,检测结束后仪器内部自动放电等测试高压指示灯熄灭后,方可拆除试验接线或者更换试品进行下一次测试。
4、本产品运输时必须进行包装, 包装箱可用纸箱或木箱, 包装箱内应垫有泡沫防震层。包装好的产品,应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。
5、仪器平时不用时, 应储存在环境温度-20℃ ~60℃ ,相对湿度不超过85%,通风,无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。
6、在气候潮湿的地区或潮湿的季节,本仪器如长期不用,要求每月开机通电一次(约二小时),以使潮气散发,保护元器件。
7、仪器损坏后,请立即停止使用并通知本公司,不得自行开箱修理。
信息整理:氧化锌避雷器直流参数测试仪生产厂家扬州拓普电气科技有限公司
