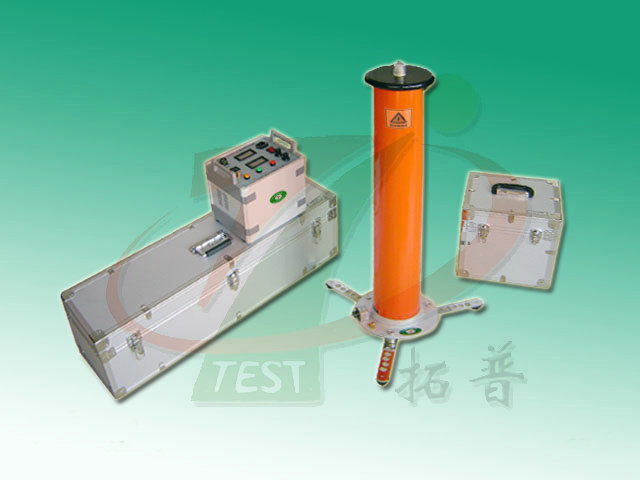

名称:直流高压试验器
型 号:TPZGS
价 格:0元
TPZGS 直流高压试验器是根据行业标准的要求研发制造的轻型直流高压试验器,该产品适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验与直流泄漏电流试验。
 详细介绍

设备概述
    TPZGS系列直流高压试验器是根据行业标准的要求研发制造的轻型直流高压试验器,该产品适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流耐压试验与直流泄漏电流试验。

TPZGS系列直流高压试验器采用高频倍压电路,应用PWM高频脉宽调制技术、闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏*蔽、隔离和接地等措施。使直流高压试验器实现了高品质、超轻型,并能承受额定电压放电而不损坏。
    TPZGS直流高压试验器主要部件选用进口元器件,使仪器更可靠、更稳定,仪器倍压筒体使用进口技术研制生产,内部高频升压变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

功能特点
1、该系列直流高压试验器体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是广大电力用户必备的设备。
2、仪器采用先进技术、工艺制造,应用PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波纹系数更小。
3、按免维修设计,主要部件均选用进口元器件,经久耐用,不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1μA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外接分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏*蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
5、电压调节稳定度高,全量程平滑调压,输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
6、采用负极性输出、零位启动、连续可调,有过电压、过电流、回零、接地保护等各种保护功能。自动保护电路功能强,保护完善可靠,使用操作安全,各种技术指标均优于行业标准及优于同类产品。
7、增设了高精度75%VDC-1mA的功能,为氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uμ时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。
8、具有方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。
9、倍压筒可根据电压等级采用分节结构,现场使用灵活方便,一机多用,经济实惠。
10、倍压筒底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。


技术指标
1、输出电压:60kV、120kV、200kV、300kV(其它规格可根据用户要求定制)
2、输出电流:2mA、3mA、5mA、10mA(其它规格可根据用户要求定制)
3、工作电源:AC 220V±10%、50Hz
4、电压测量误差:1.0%(满度)±1个字
5、电流测量误差:1.0%(满度)±1个字
6、过压整定误差:≤1.0%
7、0.75切换误差:≤1.0%
8、纹波系数:≤0.5%
9、高压极性:负电压极性、零电压启动、连续可调
10、电压稳定度:随机波动,电源电压变化±10%,≤0.5%
11、环境温度:-15℃~50℃
12、相对湿度:当温度为25℃时,不大于90%(无凝露)
13、海拔高度:2000m以下


友情提醒:购置高压测试设备要选直接生产商的产品,产品质量及售后服务有保证!产品咨询:0514-88988010
